Ralenti instable, moteur qui répond mal à l’accélérateur, perte de puissance ou consommation qui augmente : sur une Renault Clio 1.2 16V, le boîtier papillon peut faire partie des éléments à contrôler.
Cette pièce régule la quantité d’air qui entre dans le moteur. Sur les versions équipées d’un papillon motorisé, le calculateur commande directement son ouverture et surveille sa position. Un problème mécanique, un encrassement ou une défaillance électrique peut donc perturber assez fortement le comportement du moteur.
Mais remplacer le boîtier dès que le ralenti devient irrégulier serait aller trop vite. Une prise d’air, un problème d’allumage ou un autre capteur moteur peuvent provoquer des symptômes proches.
L’essentiel à retenir
| Situation | Ce qu’il faut vérifier |
|---|---|
| Ralenti instable | Papillon encrassé, admission, allumage |
| Mauvaise réponse à l’accélérateur | Position du papillon et commande électrique |
| Voyant moteur | Codes défaut avant toute intervention |
| Papillon sale | Nettoyage possible selon son état |
| Actionneur défectueux | Remplacement du boîtier complet à envisager |
| Nouvelle pièce | Référence exacte et apprentissage à contrôler |
Quel est le rôle du boîtier papillon ?

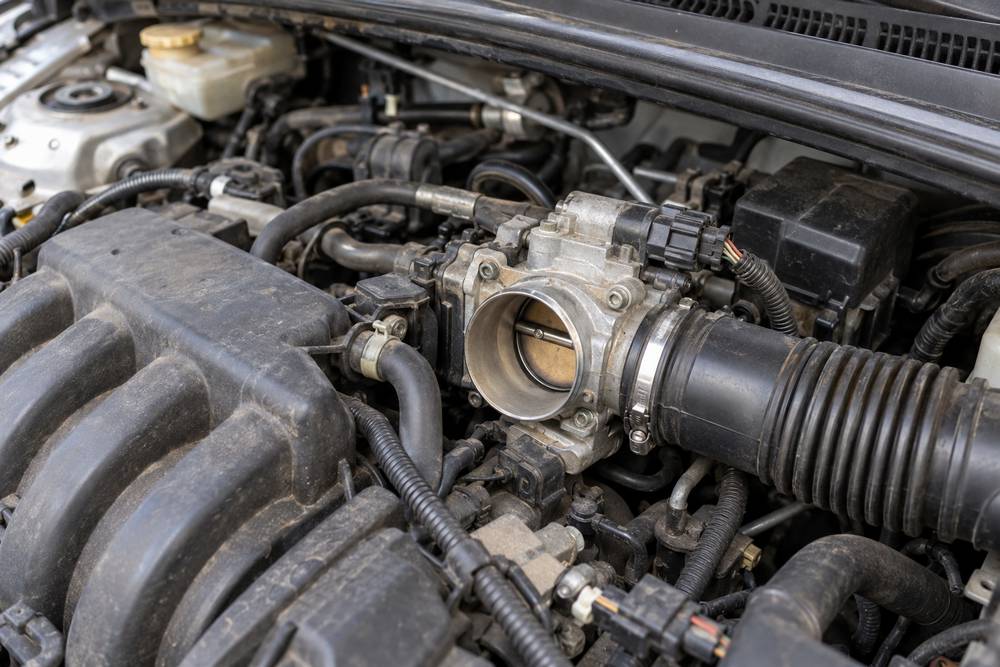

Sur un moteur essence, le boîtier papillon se trouve sur le circuit d’admission.
Un volet circulaire s’ouvre plus ou moins afin de modifier le passage de l’air vers le moteur. Sa position participe directement à la gestion du remplissage des cylindres.
Sur un boîtier motorisé, le conducteur ne commande pas mécaniquement le volet avec un câble. Le calculateur reçoit notamment la demande provenant de l’accélérateur et pilote un moteur électrique intégré au boîtier.
La position du papillon doit ensuite être connue avec précision par le calculateur. Un défaut dans cette chaîne peut provoquer une réponse moteur incohérente.
Quels symptômes peut provoquer un boîtier papillon défectueux ?
Un problème de boîtier papillon peut se manifester de plusieurs façons.
Les signes fréquemment associés comprennent :
- un ralenti irrégulier ;
- des à-coups ;
- une mauvaise réponse à l’accélération ;
- une perte de puissance ;
- un démarrage moins franc ;
- une hausse de consommation ;
- l’allumage du voyant moteur.
Ces symptômes restent trop généraux pour commander immédiatement une pièce.
HELLA cite par exemple les à-coups, une mauvaise réaction à l’accélération, des difficultés au démarrage et une consommation accrue parmi les conséquences possibles d’un problème lié à la mesure de position du papillon.
Sur une Clio, il faut donc regarder ce que rapporte le calculateur avant de décider si le boîtier est réellement en cause.

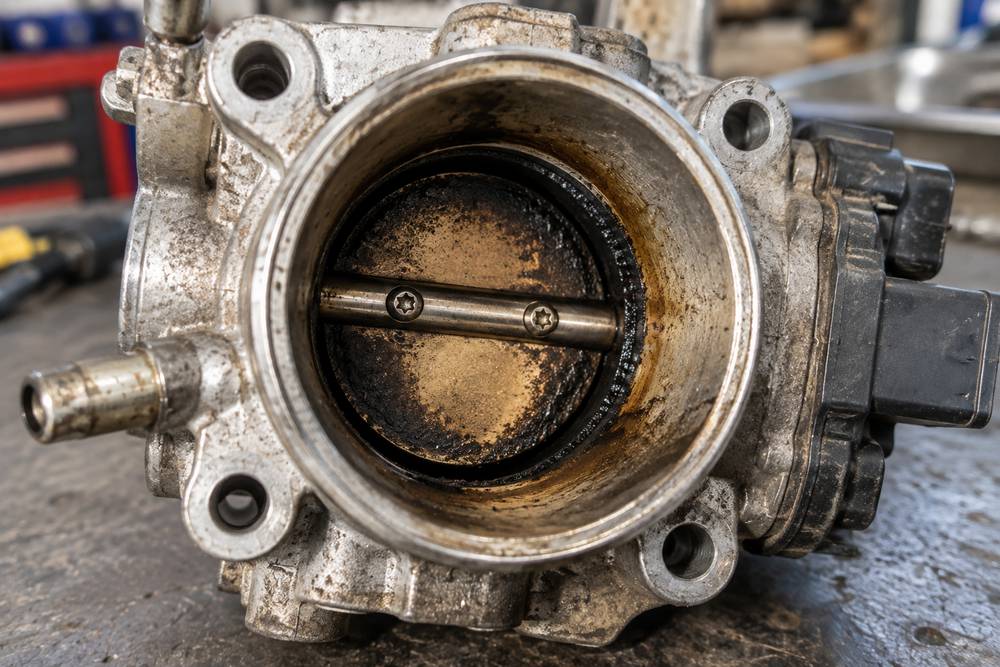

Pourquoi le boîtier papillon s’encrasse-t-il ?
Le circuit d’admission n’est pas parfaitement propre.
Des vapeurs d’huile et différents dépôts peuvent progressivement se fixer autour du volet et sur les parois du boîtier. Lorsque cette couche devient importante, elle peut gêner le mouvement ou modifier légèrement le passage d’air lorsque le papillon est presque fermé.
Le ralenti est justement une phase où l’ouverture est faible. Un encrassement peut donc avoir davantage d’effet à ce moment-là.
HELLA documente des cas où un papillon encrassé provoque perte de puissance ou calage et recommande alors le nettoyage avant d’envisager son remplacement.
Nettoyage ou remplacement : comment décider ?
Tout dépend de l’origine de la panne.
| Situation constatée | Intervention à envisager |
|---|---|
| Dépôts autour du volet | Nettoyage possible |
| Volet gêné par l’encrassement | Nettoyage puis nouveau contrôle |
| Connecteur défectueux | Réparer la connexion avant de remplacer le boîtier |
| Actionneur électrique en panne | Remplacement du boîtier |
| Mécanisme endommagé | Remplacement |
| Cause non identifiée | Diagnostic avant toute pièce neuve |
Un nettoyage peut corriger un problème lié aux dépôts. Il ne remettra pas en état un moteur électrique ou un capteur de position défaillant.
Sur la fiche consacrée au 1.2 16V D4F, DP Auto recommande d’ailleurs de commencer par vérifier si le papillon est grippé par l’encrassement avant de conclure à une panne de l’actionneur.
Attention aux autres causes d’un ralenti instable
C’est probablement le point le plus important avant de commander.
Un moteur qui tient mal le ralenti n’a pas nécessairement un boîtier papillon HS.
Selon le défaut observé, plusieurs pistes peuvent produire un comportement comparable :
- problème d’allumage ;
- filtre à air très encrassé ;
- fuite ou problème sur l’admission ;
- capteur de pression d’admission ;
- sonde lambda ;
- capteur PMH.
La lecture des défauts enregistrés permet de mieux orienter le diagnostic.
Il faut aussi inspecter le connecteur du boîtier. Mauvais contact, humidité ou câblage endommagé peuvent perturber la mesure de position sans que le corps papillon lui-même soit mécaniquement hors service.
Comment choisir le bon boîtier papillon pour une Clio 1.2 16V ?
C’est là que la référence moteur devient importante.
DP Auto, spécialiste français de pièces de gestion moteur, d’injection et de dépollution, propose un boîtier papillon motorisé pour Renault Clio 2 1.2 16V D4F.
La pièce présentée correspond notamment aux codes moteurs :
- D4F 706 ;
- D4F 712 ;
- D4F 714.
DP Auto donne plusieurs références OEM permettant d’identifier le montage :
| Marque | Références |
|---|---|
| Renault | 7701051585 |
| Renault | 8200065648 |
| Renault | 8200166869 |
| Renault | H8200067219 |
| Renault | 8200067219 |
| Magneti Marelli | SMR00101 |
Le site précise surtout qu’il existe d’autres boîtiers papillon pouvant équiper une Clio 1.2 16V.
Commander uniquement avec « Clio 1.2 16V » n’est donc pas assez précis. Le moteur D4F a connu plusieurs variantes et plusieurs montages.
La référence inscrite sur la pièce d’origine reste le meilleur point de comparaison.
Un apprentissage est-il nécessaire après le remplacement ?
Sur le boîtier destiné aux moteurs D4F 706, D4F 712 et D4F 714 présenté par DP Auto, une réinitialisation du papillon est prévue après remplacement.
La procédure indiquée comprend l’effacement des codes défaut puis un apprentissage avec un outil de diagnostic compatible.
Cette opération permet au calculateur de reconnaître correctement les positions du nouveau boîtier.
Il ne faut pas généraliser exactement la même procédure à toutes les Renault. Les opérations après remplacement doivent toujours être adaptées au véhicule, au calculateur et à la référence montée.
Commencer par diagnostiquer évite souvent une pièce neuve
Un boîtier papillon encrassé et un boîtier papillon électriquement défectueux peuvent provoquer des symptômes proches, mais ils ne se réparent pas de la même façon.
Le bon ordre consiste à lire les défauts, contrôler l’admission et le connecteur, examiner l’état du volet puis envisager un nettoyage lorsque l’encrassement est en cause.
Si l’actionneur ou le mécanisme est défectueux, le remplacement devient alors cohérent.
Sur une Clio 1.2 16V, il reste une dernière vérification avant commande : comparer les références OEM et le code moteur avec le boîtier déjà installé. C’est ce qui permet d’éviter de monter une pièce prévue pour une autre variante du D4F.
