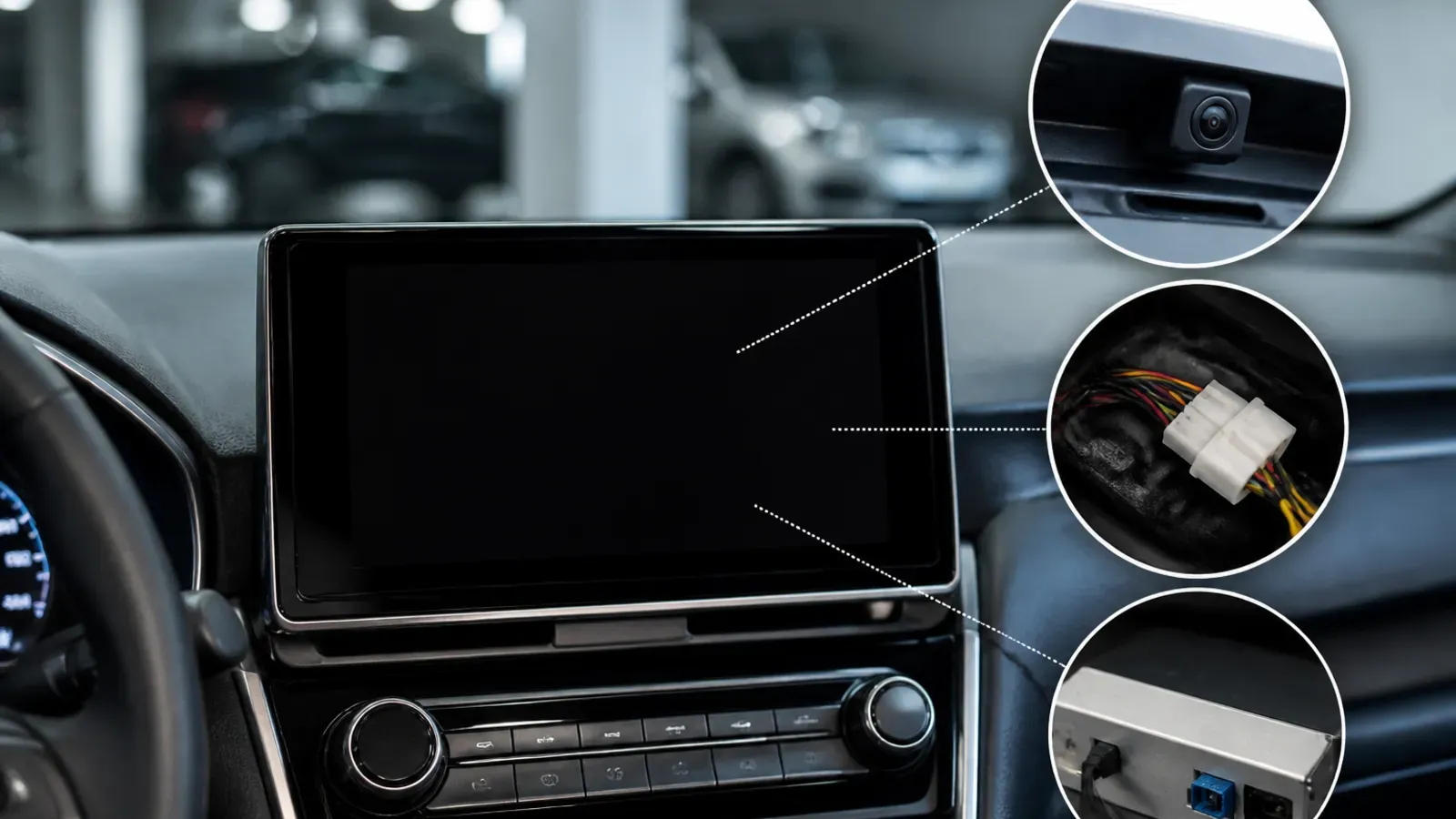

Vous engagez la marche arrière et l’écran reste complètement noir. Aucune image n’apparaît, ce qui complique les manœuvres et augmente le risque d’accrochage. Ce défaut touche de nombreux conducteurs et vient de trois zones principales: la caméra, l’écran ou les liaisons électriques. Un diagnostic méthodique localise la source sans démonter tout le véhicule.
La caméra de recul s’active dès que le levier passe en position R. Elle envoie un signal vidéo vers l’afficheur central ou le rétroviseur. Quand ce signal disparaît, l’écran bascule au noir. Les causes restent souvent simples à isoler si l’on suit un ordre logique de vérifications.
Comprendre le fonctionnement du système de vision arrière
Le dispositif repose sur une caméra montée à l’arrière, un câble de transmission et un moniteur intégré. La caméra capte la scène derrière le véhicule et convertit la lumière en signal numérique. Ce signal voyage ensuite via un faisceau dédié jusqu’à l’unité d’affichage. L’écran traite l’information et la projette en temps réel.
Le déclenchement vient de la marche arrière elle-même. Sur beaucoup de véhicules, le contacteur de feu de recul, vissé sur la boîte de vitesses, prévient le système dès que vous engagez la vitesse. Sur les boîtes automatiques récentes, l’information passe plutôt par le réseau électronique du véhicule.
En général, un écran multimédia qui bascule en mode caméra mais reste noir met en cause la caméra ou son câble. S’il garde la navigation en marche arrière, c’est le signal de déclenchement qu’il faut vérifier.
Plusieurs éléments conditionnent la qualité de l’image. L’alimentation électrique doit rester stable. Les connecteurs doivent assurer un contact franc. Un défaut sur l’un de ces maillons produit un écran noir total. Les véhicules récents intègrent parfois un module de gestion qui coupe l’affichage en cas d’anomalie détectée.
La température et l’humidité influencent aussi la fiabilité. L’hiver, le givre peut bloquer l’objectif. L’été, la chaleur excessive fatigue les composants électroniques. Un entretien régulier prolonge la durée de vie de l’ensemble.
Vérifier d’abord l’écran et son alimentation
Commencez toujours par l’afficheur. Un écran défaillant affiche du noir même si la caméra fonctionne parfaitement. Testez d’autres sources d’image si le système le permet, comme la navigation ou le lecteur multimédia. Si ces fonctions restent visibles, l’écran lui-même n’est pas en cause.
Contrôlez ensuite le rétroéclairage. Certains moniteurs s’assombrissent complètement lorsque le réglage de luminosité tombe au minimum. Remontez le niveau via le menu et observez le résultat. Un fusible grillé coupe aussi l’alimentation de l’unité d’affichage. Localisez la boîte à fusibles et inspectez celui dédié à l’écran multimédia.
Avant tout démontage, coupez le contact et débranchez la batterie, en respectant le délai d’attente du manuel pour éviter un déclenchement d’airbag. Prévoyez aussi le code de l’autoradio, que certains modèles redemandent à la remise sous tension.
Le connecteur d’alimentation derrière l’écran se desserre avec les vibrations. Démontez prudemment la façade et vérifiez le branchement. Un simple rebranchement rétablit parfois le courant. Si l’écran reste muet après ces gestes, le panneau LCD ou sa carte de commande peut nécessiter un remplacement. Cette étape évite de soupçonner à tort la caméra.
- Testez les autres fonctions de l’écran pour isoler le problème
- Vérifiez le fusible multimédia et le réglage de luminosité
- Inspectez le connecteur d’alimentation derrière la façade
Tester la caméra de recul elle-même
La caméra se situe généralement au-dessus de la plaque d’immatriculation ou dans le hayon. Nettoyez d’abord l’objectif avec un chiffon doux. La saleté, la boue ou le givre occultent complètement la vue et donnent l’illusion d’un écran noir. Un simple nettoyage résout de nombreux cas.
Mesurer la tension d’alimentation
Pour vérifier le fonctionnement électrique, engagez la marche arrière et mesurez la tension d’alimentation aux bornes de la caméra. Une valeur stable autour de 12 volts confirme que le courant arrive. L’absence de tension oriente vers un problème de câblage ou de fusible spécifique. Certains modèles intègrent une diode ou un circuit de protection qui coupe le flux en cas de court-circuit.
Un multimètre réglé sur la tension continue suffit. Mesurez contact mis, frein à main serré et marche arrière engagée, caméra branchée, pour lire la tension réelle sous charge.
Reconnaître une caméra endommagée
La caméra peut aussi perdre sa synchronisation. Un choc violent ou une infiltration d’eau endommage le capteur CMOS. Dans ce cas, l’écran reçoit un signal corrompu et bascule au noir. De la buée qui persiste derrière la lentille trahit une infiltration d’eau. Il faut alors remplacer la caméra. Choisissez une pièce compatible avec le système d’origine pour éviter les incompatibilités de format vidéo.
Examiner les connexions et le faisceau de câbles
Les liaisons entre la caméra et l’écran sont le point faible le plus fréquent. Le câble traverse le hayon et subit des flexions répétées à chaque ouverture. Avec le temps, les fils s’usent et le signal vidéo se coupe. Un écran noir apparaît alors de façon intermittente avant de devenir permanent.
Inspectez les connecteurs à chaque extrémité. L’oxydation crée une résistance qui bloque la transmission. Débranchez, nettoyez les contacts avec un produit adapté et rebranchez fermement. Le passage du faisceau dans le joint de hayon mérite une attention particulière. Une gaine usée laisse l’humidité s’infiltrer et provoque des coupures.
Un test simple consiste à bouger doucement le câble pendant que la marche arrière reste engagée, contact mis et frein à main serré. Concentrez-vous sur la gaine du hayon et demandez à un proche de surveiller l’écran. Si l’image réapparaît par moments, le faisceau est endommagé. Dans ce cas, il faut remplacer le câble vidéo. Cette panne de connexion se rencontre souvent sur les véhicules de plus de cinq ans. Pour des symptômes proches sur d’autres aides, consultez aussi les solutions quand le radar de recul ne fonctionne plus.
Identifier les causes électriques et les fusibles
L’alimentation globale du système dépend de plusieurs fusibles et relais. Un fusible grillé coupe simultanément la caméra et parfois d’autres équipements. Repérez le schéma de la boîte à fusibles dans le manuel du véhicule. Remplacez le fusible concerné par un modèle de même ampérage.
Un fusible qui grille à nouveau signale un court-circuit. Ne montez jamais un calibre supérieur pour contourner le problème.
Batterie, alternateur et masses
La batterie faible ou un régulateur défaillant provoque aussi des coupures. La caméra exige une tension stable. Sous 11 volts, certains modèles cessent d’émettre.
Mesurez la tension au repos et moteur tournant. Une batterie chargée affiche environ 12,6 volts au repos, puis 13,7 à 14,7 volts moteur tournant. Une tension qui reste sous 13,5 volts en marche trahit un alternateur fatigué, source possible de pannes récurrentes. Les masses de carrosserie jouent également un rôle: une masse oxydée interrompt le circuit de retour.
Signal de marche arrière et modules de gestion
Sur une boîte manuelle, le contacteur de feu de recul est un suspect fréquent et peu coûteux. Passez la marche arrière et vérifiez, avec l’aide d’un proche, que les feux de recul s’allument. S’ils restent éteints, contrôlez l’ampoule puis soupçonnez le contacteur.
La pièce coûte entre 5 et 25 euros. Comptez entre 35 et 120 euros posée chez un garagiste indépendant, selon l’accès à la boîte de vitesses.
Les modules électroniques modernes surveillent la consommation. Un court-circuit détecté entraîne une mise en sécurité qui noircit l’écran. Effacez les codes défaut éventuels avec un outil de diagnostic après réparation. Cette étape confirme que le système retrouve son fonctionnement normal. Les problèmes électriques touchent parfois d’autres commandes, comme lorsque la voiture ne s’ouvre plus avec la télécommande.
Le tableau suivant résume les symptômes courants et le premier geste à tenter.
| Symptôme observé | Cause probable | Action prioritaire |
| Écran noir permanent | Fusible grillé ou câble coupé | Contrôler fusibles et faisceau |
| Image intermittente | Connecteur oxydé ou fil usé | Nettoyer et rebrancher |
| Noir uniquement en marche arrière | Caméra ou alimentation dédiée | Tester tension caméra |
| Autres fonctions écran OK | Problème caméra ou liaison | Isoler la source vidéo |
Appliquer les solutions selon le diagnostic
Une fois la cause isolée, la réparation devient ciblée. Pour un fusible, le remplacement suffit. Pour un câble endommagé, posez un faisceau neuf en suivant le chemin d’origine. Protégez les passages avec des gaines supplémentaires pour limiter les frottements futurs.
Nettoyer les contacts, remplacer la caméra ou l’écran
Le nettoyage des connecteurs se fait avec un spray contact et une brosse douce. Séchez complètement avant de rebrancher. Si la caméra est hors service, montez une pièce d’origine ou équivalente en respectant le type de signal (composite ou numérique). Calibrez éventuellement l’angle de vue après installation.
L’écran défectueux demande parfois une intervention plus lourde. Certains moniteurs se changent en kit complet. Vérifiez la compatibilité avec le système multimédia du véhicule. Après chaque réparation, testez plusieurs cycles de marche arrière pour confirmer la stabilité de l’image.
- Remplacez les fusibles par des modèles d’ampérage identique
- Protégez les nouveaux câbles avec des gaines renforcées
- Testez le système sur plusieurs cycles avant de refermer les éléments
Budget à prévoir selon la panne
Les montants varient beaucoup selon la cause. Ces ordres de grandeur, relevés en 2026, changent selon le modèle et l’atelier. Demandez un devis avant de commander une pièce.
| Intervention | Prix de la pièce | Budget avec la pose |
| Contacteur de feu de recul | 5 à 25 € | 35 à 120 € chez un garagiste indépendant |
| Caméra universelle | 50 à 120 € | 150 € environ et plus, la pose démarrant autour de 100 € en centre auto |
| Caméra d’origine constructeur | 250 à 400 € | 350 € environ et plus, davantage en concession |
Prévenir les pannes futures de la vision arrière
Un entretien simple prolonge la fiabilité. Nettoyez l’objectif de la caméra à chaque lavage. Évitez les produits agressifs qui rayent la lentille. Vérifiez périodiquement l’état du joint de hayon et des gaines de câbles. Une inspection visuelle annuelle détecte les usures naissantes.
Protégez les connecteurs de l’humidité avec de la graisse diélectrique lors des interventions. Surveillez la tension de la batterie, surtout avant l’hiver. Les vibrations excessives accélèrent la fatigue des soudures. Un freinage doux et un entretien des suspensions réduisent ces contraintes.
Depuis le 7 juillet 2024, tout véhicule neuf vendu dans l’Union européenne doit disposer d’une détection d’obstacles en marche arrière, par caméra ou par capteurs, selon le règlement General Safety Regulation 2 (GSR2). Une voiture récente peut donc n’avoir que des capteurs.
Ces règles visent les véhicules neufs. Sur une voiture plus ancienne, l’entretien de la caméra reste à votre charge. Une autre caméra, tournée vers le conducteur, alimente le débat sur le dispositif de caméra obligatoire souhaité par l’UE, mais elle ne remplace pas la vision arrière. Si le doute persiste, un professionnel équipé d’une valise de diagnostic localise la panne plus vite.
Suivez l’ordre du diagnostic: écran, caméra, puis connexions. Un fusible, un connecteur ou un objectif sale se règlent souvent en moins d’une heure avec un minimum d’outillage. Un câble abîmé dans le hayon ou un capteur noyé demandent plus de temps et parfois un passage en atelier.
